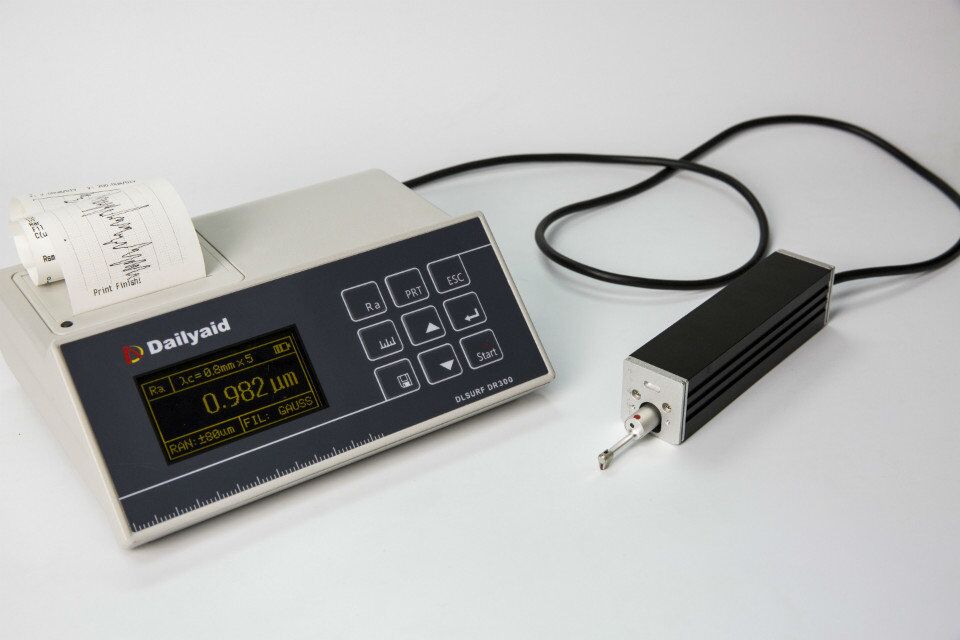

DR300表面粗糙度測量?jī)x是適合于生產現場環境和移動測量需要的一種手持式儀器，可測量多種機加工零件的表面粗糙度，可根據選定的測量條件計算相應的參數，并在顯示器上顯示出全部測量參數和輪廓圖形。該儀器它操作簡便，功能全面，測量快捷，精度穩定，攜帶方便，能測量最新國際標準的主要參數，本儀器全面嚴格執行了國際標準。測量參數符合國際標準并兼容美國、德國、日本、英國等國的標準。適用于車間檢定站、實驗室、計量室等環境的檢測。
產品特點：
機電一體化設計，體積小，重量輕，使用方便；
采用 DSP 芯片進行控制和數據處理，速度快，功耗低；
大量程，多參數Ra,Rz,Rq,Rt。
高端機器增加Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rsm,Rku,Rmr 等參數；
128×64 OLED 點陣顯示器，數字/圖形顯示；高亮無視角；
顯示信息豐富、直觀、可顯示全部參數及圖形；
兼容 ISO、DIN、ANSI、JIS 多個國家標準；
內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
有剩余電量指示圖標，提示用戶及時充電；
可顯示充電過程指示，操作者可隨時了解充電程度；
連續工作時間大于20 小時；
超大容量數據存儲，可存儲100 組原始數據及波形；
實時時鐘設置及顯示，方便數據記錄及存儲；
具有自動休眠、自動關機等節電功能；
可靠防電機走死電路及軟件設計；
顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；
全金屬殼體設計，堅固、小巧、便攜、可靠性高；
中/英文語言選擇；
可連接電腦和打印機；
可打印全部參數或打印用戶設定的任意參數；
可選配曲面?zhèn)鞲衅鳌⑿】讉鞲衅?、測量平臺、傳感器護套、接長桿等附件；
測量 范圍 | Z軸(垂直) | 160μm | |
X軸(水平) | 17.5mm（ 0.71 inch） | ||
分辨率 | Z軸 （垂直） | 0．01μm/±20μm | |
0．02μm/±40μm | |||
0．04μm/±80μm | |||
測量 項目 | 參數 | Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc、Rk、Rpk、Rvk、Mr1、Mr2 | |
標準 | ISO4287國際標準；ANSI B46.1美國標準； DIN4768德國標準；JIS B601日本標準 | ||
圖形 | 支承率曲線，粗糙度，原始輪廓，濾波波形 | ||
濾波器 | RC,PC-RC,Gauss,D-P | ||
取樣長度 | 0.25,0.8,2.5mm | ||
評定長度 | Ln= lr×n n=1~5 | ||
傳感器 | 測量原理 | 位移式差動電感 | |
觸針 | 天然金剛石，90錐角，5μm針尖半徑 | ||
測力 | <4mN | ||
導頭 | 硬質合金，滑行方向半徑40mm | ||
滑行速度 | lr=0.25, Vt=0.135mm/s | ||
lr=0.8, Vt=0. 5mm/s | |||
lr=2. 5, Vt=1mm/s | |||
返回 Vt=1mm/s | |||
示值精度 | 0.001μm | ||
示值誤差 | 不大于±10% | ||
示值變動性 | 不大于6% | ||
電源 | 內置鋰離子充電電池，用DC5V,800mA充電器充電 | ||
主機尺寸 | 190×160×70mm | ||
驅動器尺寸 | 125×31×29mm | ||
重量 | 約500g | ||
工作環境 | 溫度：- 20℃ ~ 40℃ 濕度：< 90% RH | ||
儲存運輸環境 | 溫度：- 40℃ ~ 60℃ 濕度：< 90% RH | ||
可選配件 | 曲面?zhèn)鞲衅?、小孔傳感器、深槽傳感器、延長桿、轉接桿、微型打印機、200mm測量平臺、300mm大理石測量平臺 | ||
1 | 粗糙度儀主機 | 1臺 |
2 | 驅動器 | 1只 |
3 | 粗糙度傳感器 | 1只 |
4 | 高度調節支架 | 1套 |
5 | 校準試塊 | 1塊 |
6 | 試塊支架 | 1個 |
7 | 充電器 | 1個 |
8 | USB通訊線 | 1條 |
9 | 使用說明書 | 1本 |
10 | 合格證 | 1張 |
11 | 保修卡 | 1張 |
12 | 儀器箱 | 1個 |
